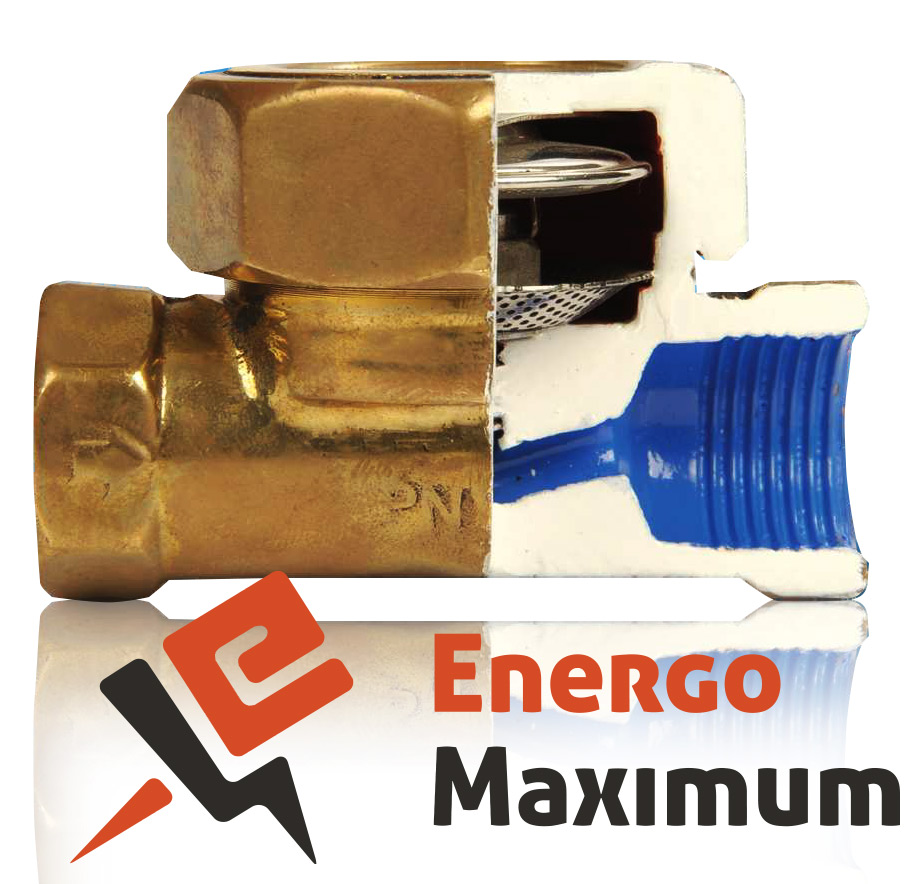

Термостатический конденсатоотводчик TKK-61

Термостатический конденсатоотводчик TKK-61 в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик TKK-61 в Новосибирске и по России.

Скачать схему и документацию на термостатический конденсатоотводчик TKK-61

Термостатический конденсатоотводчик TKK-61

Задача термостатического конденсатоотводчика TKK-61 эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.
Рабочим элементом термостатического конденсатоотводчика TKK-61 является капсула с расположенным в нижней части седлом, выполняющим функцию запорного механизма. Капсула содержит специальный наполнитель, который имеет более низкую температуру испарения, чем вода. В холодном состоянии между диском капсулы и седлом существует зазор, позволяющий конденсату, воздуху и неконденсируемым газам беспрепятственно выходить из конденсатоотводчика. При нагреве специальный наполнитель в капсуле расширяется, воздействуя на диск, который опускается на седло, препятствуя выходу пара. Монтаж ТКК-61 может быть установлен на трубопроводе, как вертикально, так и горизонтально. Убедитесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, направление потока указано на корпусе конденсатоотводчика. Если конденсат после конденсатоотводчиков отводится в атмосферу, необходимо предусмотреть специальные меры по обеспечению безопасности, так как температура конденсата составляет порядка 100°С.

Характеристика конденсатоотводчика TKK-61:

Соединение: Резьбовое.
Размеры:DN15 (1/2” )
Рабочее давление: Макс. 13 бар
Рабочая температура: Максимально 200 ºC
Применение: Прессы, радиаторы, паровой сепаратор*, конец главного паропровода*, паровой коллектор*, варочный котел. *-TKK-11 в этих случаях устанавливается только в качестве воздухоотводчика.

Конденсатоотводчик TKK-61 в Новосибирске.

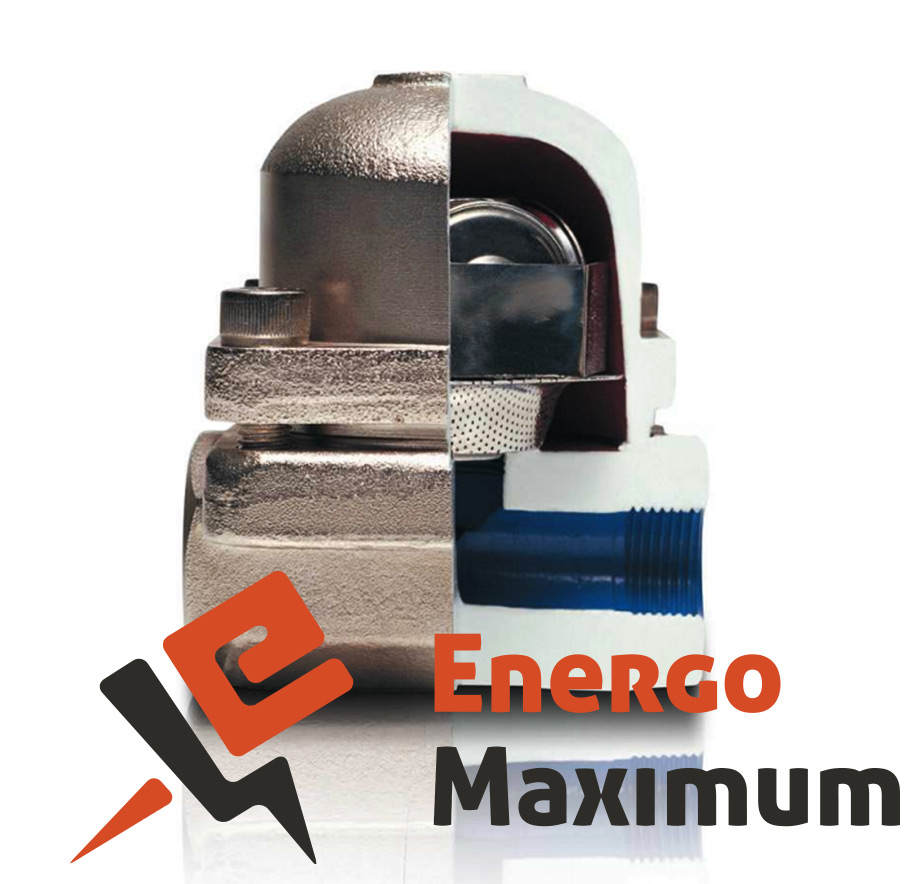

Термостатический конденсатоотводчик с 3 капсулами TKK-3

Термостатический конденсатоотводчик с 3 капсулами TKK-3 в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик TKK-3 в Новосибирске и по России.

Скачать схему и документацию на термостатический конденсатоотводчик TKK-3

Термостатический конденсатоотводчик с 3 капсулами TKK-3

Задача термостатического конденсатоотводчика TKK-3 эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.

Применение конденсатоотводчика TKK-3:
Сушильные агрегаты.
Прессы.
Пароспутники.
Конвекторы.
Обогреватели.

Характеристика конденсатоотводчика TKK-3:

Материал устройства: Корпус и крышка: нержавеющая сталь.
Внутр. части: нержавеющая сталь.
Соединение: Резьбовое, фланцевое, под приварку.
Номинальный диаметр: DN15 (1/2” ) – DN50 (2” ).
Давление: Макс. 32 бар.
Рабочая температура: Макс. 250 ºC.

Монтаж: Возможна горизонтальная и вертикальная установка.
Термостатический конденсатоотводчик Ayvaz TKK-3 с тремя капсулами разработан специально для паропроводов, требующих отвода большего, по сравнению с одной капсулой, количества конденсата и чаще сталкивающихся с гидравлическими ударами.

Термостатическая капсула обладает высокой устойчивостью к коррозии и обеспечивает удаление конденсата и неконденсируемых газов при температуре ниже температуры насыщения пара на постоянную величину. Так же эта модель термостатического конденсатоотводчика обладает высокой устойчивостью к гидроударам.

В конденсатоотводчике TKK-3 фильтр находится под крышкой. Для очистки фильтра достаточно снять крышку на корпусе. Корпус, крышка и все внутренние детали, в том числе и фильтр, изготовлены из нержавеющей стали. Как и все термостатические конденсатоотводчики «Ayvaz», TKK-3 в зависимости от условий применения комплектуются по заявке одним из 3-х видов капсул.

Стандартно используются капсулы типа «S». Все части конденсатоотводчика могут быть поставлены отдельно в качестве запчастей. Термостатические конденсатоотводчики Ayvaz TKK-3 могут эффективно и продолжительно работать при установке на трубопроводе в любом положении. Для проведения технического обслуживания и замены конденсатоотводчиков соответствующая запорная арматура должна быть установлена в безопасное положение.

Конденсатоотводчик TKK-3 в Новосибирске.

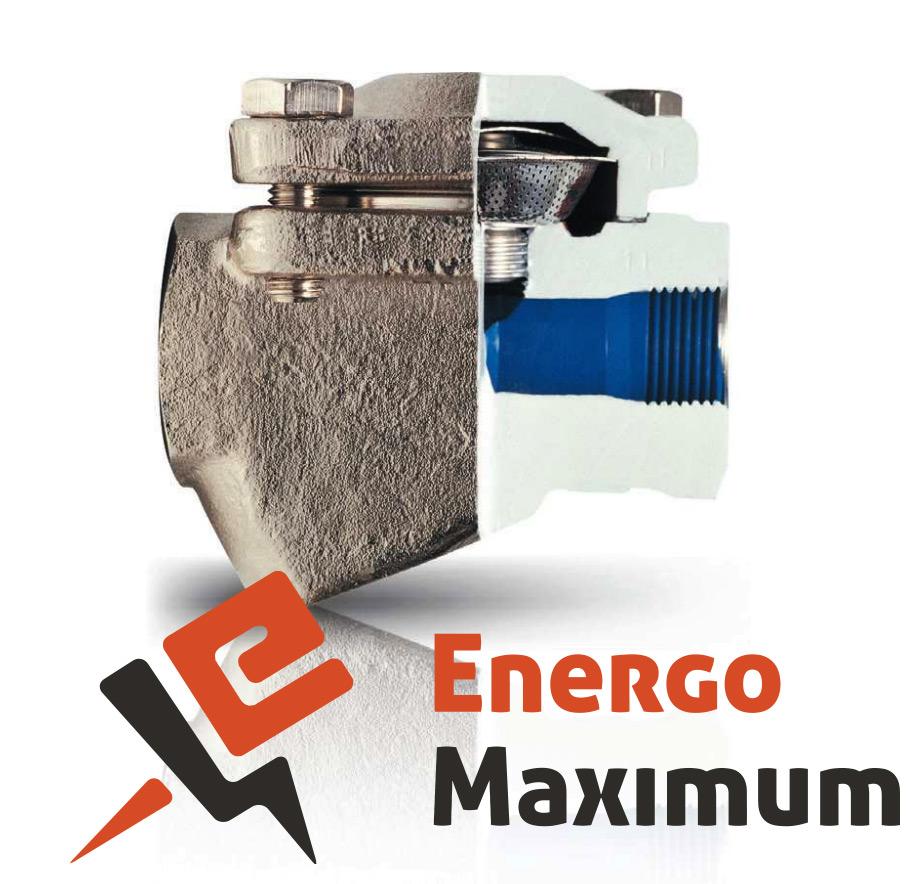

Термостатический конденсатоотводчик TKK-2N

Термостатический конденсатоотводчик TKK-2N в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик TKK-2N в Новосибирске и по России.

Скачать схему и документацию на термостатический конденсатоотводчик TKK-2N

Термостатический конденсатоотводчик TKK-2N

Задача термостатического конденсатоотводчика TKK-2N эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.

Материалы устройства:

Применение конденсатоотводчика TKK-2N:

— Трубопроводные трассы.
— Сушильные установки.
— Прессы.
— Пароспутники.
— Гладильное оборудование.

Характеристика конденсатоотводчика TKK-2N:

Корпус и крышка: Кованая сталь.
Внутр. части: AISI 304 Нержавеющая сталь.
Соединение: Резьбовое, фланцевое, под приварку.
Номинальный диаметр: DN15 (1/2” ) — DN25 (1” ).
Значение давления: Макс. 32 бар.
Рабочая температура: Максимальная 250 ºC.

Монтаж:

Термостатический коненсатоотводчик можно подключать к трубопроводу в любом положении.
Рабочим элементом Ayvaz TKK-2N является капсула, при помощи которой отводится конденсат и неконденсирующиеся газы. Этот конденсатоотводчик устойчив к гидравлическим ударам и к коррозии.У TKK-2N есть фильтр, который находится под крышкой. Для обслуживания и очистки достаточно открыть крышку на корпусе. Как и в других термостатических конденсатоотводчиках Ayvaz, в TKK-2N установлена одна из 3 различных капсул в зависимости от условий применения. Стандартно используются капсулы типа «S». Все части конденсатоотводчика могут быть поставлены отдельно в качестве запчастей. При возникновении в системе большого противодавления, находящийся внутри седла шарик из нержавеющей стали, выступает в роли обратного клапана, предотвращая попадание конденсата в паропровод. Термостатические конденсатоотводчики Ayvaz TKK-2N могут эффективно и продолжительно работать при установке на трубопроводе в любом положении. Для проведения технического обслуживания и замены конденсатоотводчиков соответствующая запорная арматура должна быть установлена в безопасное положение.

Конденсатоотводчик TKK-2N в Новосибирске.

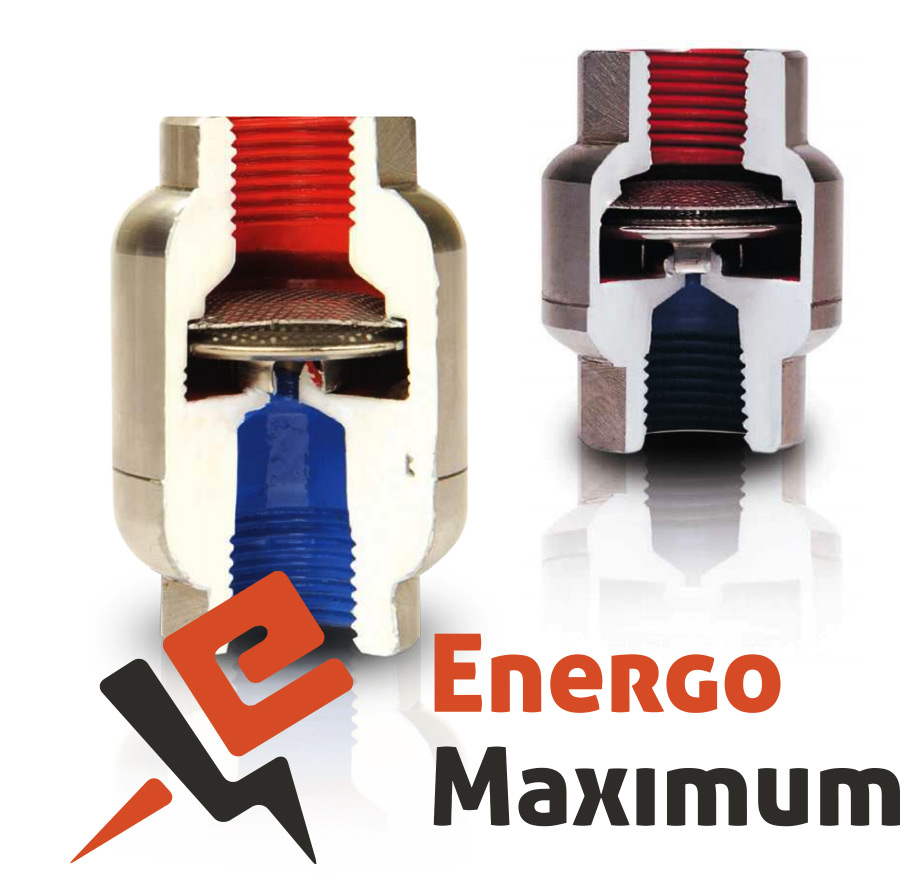

Конденсатоотводчик термостатический TKK-42

Конденсатоотводчик термостатический TKK-42 в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик TKK-42 в Новосибирске и по России.

Скачать схему и документацию на термостатический конденсатоотводчик TKK-42

Конденсатоотводчик термостатический TKK-42

Задача термостатического конденсатоотводчика TKK-42 эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.

Применение конденсатоотводчика TKK-42:
Трубы с паровой рубашкой.
Сушилки.
Аммиачные линии.

Ayvaz TKK-41 идеально подходит для работы с агрессивными средами, например, для сахарной промышленности, при работе с аммиаком. Также он устойчив к гидроударам. Очистить TKK 41 невозможно, поскольку он сварного типа, однако TKK-42 подходит для очистки. Корпус, крышка, фильтр из нержавеющей стали. Отличие TKK-42 заключается в компактной конструкции и низком отводе конденсата. Идеально подходит для агрессивных сред. Ayvaz TKK-41 / TKK-42 необходимо устанавливать на трубопровод в горизонтальном положении для эффективной работы и длительного срока службы. Для обеспечения безопасности во время технического обслуживания и замены конденсатоотводчиков следует использовать запорные клапаны.

Характеристика конденсатоотводчика TKK-42:

Подключение: Резьбовое.
Номинальный диаметр: DN10 (3/8”) — DN15 (1/2”) — DN20 (3/4″) — DN25 (1″).
Рабочее давление: До 40 бар.
Рабочая температура: до 250°C.

Эксплуатация. Рабочим элементом термостатического конденсатоотводчика является капсула с расположенным в нижней части седлом, выполняющим функцию запорного механизма. Капсула внутри содержит специальную жидкость, температура испарения которой ниже, чем у воды. При пуске системы, холодный конденсат понижает температуру капсулы.

Сжатая капсула подталкивает диск вверх и позволяет конденсату, воздуху и неконденсируемым газам беспрепятственно выходить. С увеличением температуры конденсата жидкость в капсуле начинает испарение. Расширенная капсула подталкивает диск к седлу и препятствует выходу пара. Монтаж: TKK-41-42 может быть установлен на трубопроводе, как вертикально, так и горизонтально. Убедитесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, направление потока указано на корпусе конденсатоотводчика. Если конденсат после конденсатоотводчиков отводится в атмосферу, необходимо предусмотреть специальные меры по обеспечению безопасности, так как температура конденсата составляет порядка 100°С.

Конденсатоотводчик TKK-42 в Новосибирске.

Конденсатоотводчик термостатический TKK-21

Конденсатоотводчик термостатический TKK-21 в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик TKK-21 в Новосибирске и по России.

Скачать схему и документацию на термостатический конденсатоотводчик TKK-21

Конденсатоотводчик термостатический TKK-21

Задача термостатического конденсатоотводчика TKK-21 эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.
Рабочим элементом Ayvaz TKK-21 является капсула, при помощи которой отводится конденсат и неконденсирующиеся газы. Этот конденсатоотводчик устойчив к гидравлическим ударам и к коррозии. В конденсатоотводчике TKK-3 фильтр находится под крышкой. Для очистки фильтра достаточно снять крышку на корпусе. Как и все термостатические конденсатоотводчики «Ayvaz», TKK-21 в зависимости от условий применения комплектуются по заявке одним из 3-х видов капсул. Стандартно используются капсулы типа «S».

Характеристика конденсатоотводчика TKK-21:

Корпус и крышка: Кованная сталь.
Фильтр конденсатоотводчика: Нерж. сталь AISI 304.
Внутренние части и капсула: Нержавеющая сталь.
Присоединение: Резьбовое, под приварку.
Положение установки: Горизонтальное/вертикальное.
Максимальное рабочее давление: 21 бар.
Максимальная рабочая температура: 200 °C.
Конденсатоотводчик термостатический TKK-21.

Все части конденсатоотводчика могут быть поставлены отдельно в качестве запчастей. При возникновении в системе большого противодавления, находящийся внутри седла шарик из нержавеющей стали, выступает в роли обратного клапана, предотвращая попадание конденсата в паропровод. Отличительной особенностью термостатических конденсатоотводчиков ТКК-21 являются их малые габариты и небольшая пропускная способность. Они специально разработаны для гладильного оборудования.

Термостатические конденсатоотводчики Ayvaz TKK-21 могут эффективно и продолжительно работать при установке на трубопроводе в любом положении. Для проведения технического обслуживания и замены конденсатоотводчиков соответствующая запорная арматура должна быть установлена в безопасное положение.

Конденсатоотводчик TKK-21 в Новосибирске.

Конденсатоотводчик термостатический TKK-41

Конденсатоотводчик термостатический TKK-41 в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик TKK-41 в Новосибирске и по России.

Скачать схему и документацию на термостатический конденсатоотводчик TKK-41

Конденсатоотводчик термостатический TKK-41

Задача термостатического конденсатоотводчика TKK-41 эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.
Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.
Рабочим элементом термостатического конденсатоотводчика является капсула с расположенным в нижней части седлом, выполняющим функцию запорного механизма. Капсула закреплена в корпусе конденсатоотводчика, причем диск расположен непосредственно над седлом, на выходе из конденсатоотводчика. В холодном состоянии между диском капсулы и седлом существует зазор, позволяющий конденсату, воздуху и неконденсируемым газам беспрепятственно выходить из конденсатоотводчика. При нагреве специальный наполнитель в капсуле расширяется, воздействуя на диск, который при расширении опускается на седло, препятствуя выходу пара. Данный тип конденсатоотводчиков помимо отвода конденсата, позволяет так же удалять из системы воздух и газы, то есть использоваться в качестве воздухоотводчика для паровых систем.

Характеристика конденсатоотводчика TKK-41:

Корпус и крышка: Нерж. сталь AISI 316.
Фильтр конденсатоотводчика: Нерж. сталь AISI 304.
Внутренние части и капсула: Нержавеющая сталь.
Присоединение конденсатоотводчика: Резьбовое, под приварку.
Положение установки: Горизонтальное/вертикальное.
Максимальное рабочее давление: 21 бар.
Максимальная рабочая температура: 200 °C.
Конденсатоотводчик термостатический TKK-41.

Конденсатоотводчик TKK-41 в Новосибирске.

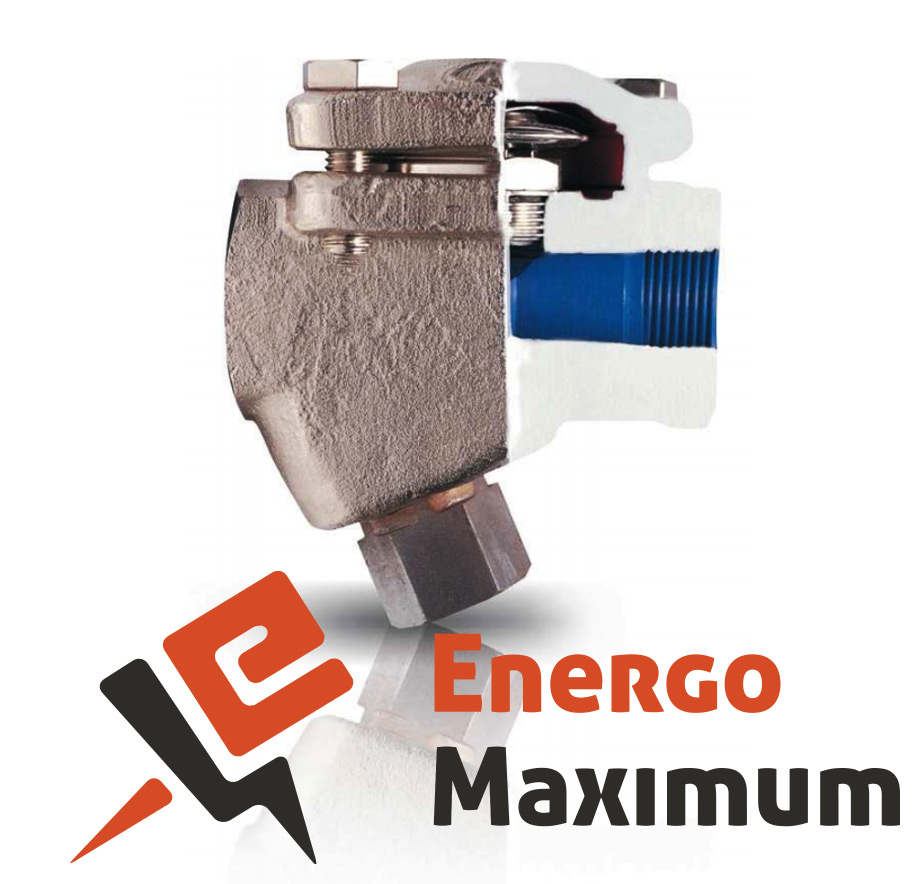

Конденсатоотводчик термостатический TKK-2Y

Конденсатоотводчик термостатический TKK-2Y в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик TKK-2Y в Новосибирске и по России.

Скачать схему и документацию на термостатический конденсатоотводчик TKK-2Y

Конденсатоотводчик термостатический TKK-2Y

Задача термостатического конденсатоотводчика TKK-2Y эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.
Рабочим элементом Ayvaz TKK-2Y является капсула, при помощи которой отводится конденсат и неконденсирующиеся газы. Этот конденсатоотводчик устойчив к гидравлическим ударам и к коррозии. Отличие TKK-2Y от других термостатических конденсатоотводчиков Ayvaz заключается в наличии фильтра «Y-типа». Конденсатоотводчик TKK-2Y изготовлен из кованой стали, а внутренние части выполнены из нержавеющей стали. Как и другие термостатические конденсатоотводчики Ayvaz, TKK-2Y комплектуются одной из 3х различных капсул в зависимости от условий применения. Стандартно используются капсулы типа «S». Все части конденсатоотводчика могут быть поставлены отдельно в качестве запчастей. При возникновении в системе большого противодавления, находящийся внутри седла шарик из нержавеющей стали, выступает в роли обратного клапана, предотвращая попадание конденсата в паропровод. Термостатические конденсатоотводчики Ayvaz TKK-2Y могут эффективно и продолжительно работать при установке на трубопроводе в любом положении. Для проведения технического обслуживания и замены конденсатоотводчиков соответствующая запорная арматура должна быть установлена в безопасное положение.

Характеристика конденсатоотводчика TKK-2Y:

Корпус конденсатоотводчика: кованная сталь.
Фильтр, седло: нержавеющая сталь AISI 304.
Термостатическая капсула: Hastelloy.
Обратный клапан: латунь МS 58.
Соединения: фланцевое, резьбовое, муфтовая сварка.
Максимальное рабочее давление: 32 бар.
Максимальная рабочая температура: 250 °C.
Конденсатоотводчик термостатический TKK-2Y.

Конденсатоотводчик TKK-2Y в Новосибирске.

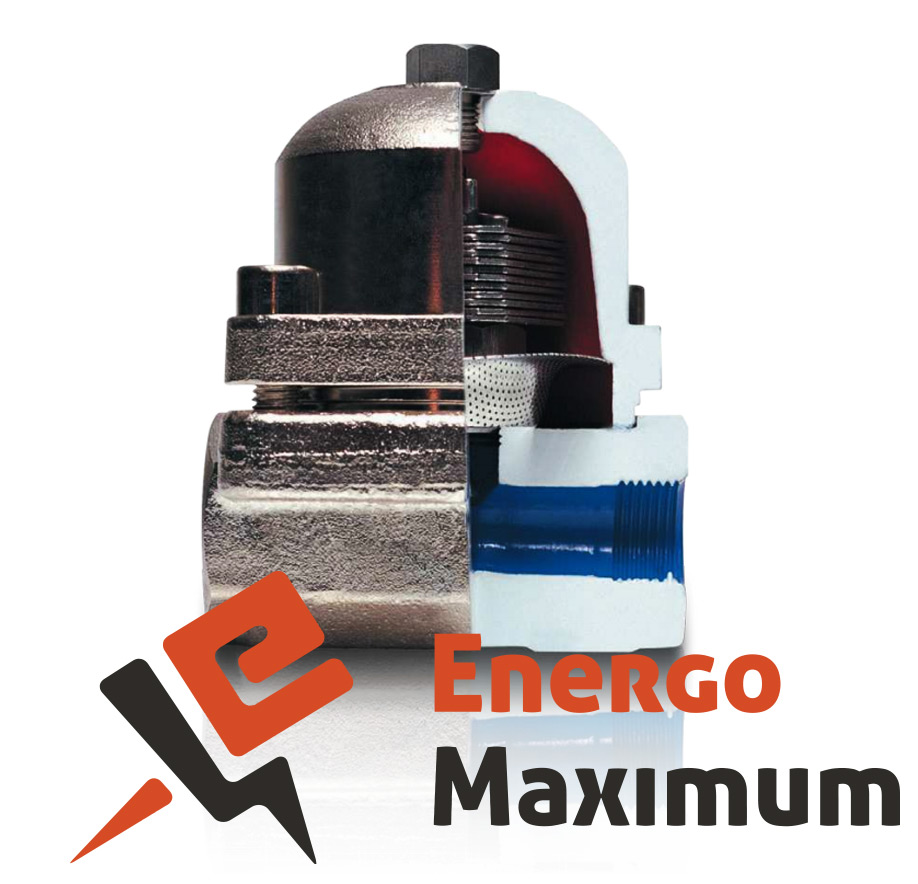

Конденсатоотводчик термостатический TK-1

Конденсатоотводчик термостатический TK-1 в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик TK-1 в Новосибирске и по России.

Скачать схему и документацию на термостатический конденсатоотводчик TK-1

Конденсатоотводчик термостатический TK-1

Задача термостатического конденсатоотводчика TK-1 эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.

Конденсатоотводчик термостатический TK-1. Биметаллический конденсатоотводчик.

Принцип действия биметаллического термостатического конденсатоотводчика основан на разности температур пара и конденсата. Рабочим элементом биметаллического конденсатоотводчика является шток клапана с закрепленными на нем биметаллическими пластинами. Данный узел состоит из отдельно скрепленных пар пластин с разным коэффициентом расширения. Пластины подобраны таким образом, что в холодном состоянии пластины представляют собой плоский диск. При нагреве, пластины расширяются неравномерно, что приводит к их выгибанию. Блок биметаллических пар скомбинирован таким образом, что взаимодействуя друг с другом при нагреве, изгиб пластин перемещает шток на расстояние, необходимое для закрытия выпускного клапана. Таким образом, воздух и конденсат беспрепятственно проходят через клапан, пар, нагревая биметаллические пластины, задерживается в корпусе конденсатоотводчика, до конденсации.

Характеристика конденсатоотводчика TK-1:

Корпус: Коррозионно-стойкий сплав ASTM A743 CA40F.
Крышка конденсатоотводчика: Нерж. сталь AISI 304.
Внутренние части и пластины: Нерж. сталь AISI 304.
Присоединение: Резьбовое, фланцевое.
Положение установки: Горизонтальное/вертикальное.
Максимальное рабочее давление: 42 бар.
Максимальная рабочая температура: 400 °C.
Биметаллический конденсатоотводчик.

Конденсатоотводчик TK-1 в Новосибирске.

Конденсатоотводчик управляемый по температуре TKK-1A

Конденсатоотводчик термостатический TK-1 в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик TKK-1A в Новосибирске

Скачать схему и документацию на термостатический конденсатоотводчик TKK-1A (аналог TK-1)

Конденсатоотводчик управляемый по температуре TKK-1A

Задача термостатического конденсатоотводчика TKK-1A эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.
Конденсатоотводчик термостатический биметаллический, управляемый по температуре TKK-1A (аналог TK-1, отличается возможностью регулировки выходящего конденсата). Конденсатоотводчик, TKK-1A производство AYVAZ изготовлен из ковкой стали для оборудования с низким и средним давлением.  Управление настройками температуры отводимого конденсата производится в рабочем режиме без снятия конденсатоотводчика с линии.
Конденсатоотводчик термостатический управляемый по температуре TKK-1A, предназначен для нефтехимической отрасли промышленности, а также других отраслей, где требуется качественная и долговечная работа при отводе конденсата при дренаже магистральных и тупиковых паропроводов, пароспутников, систем парового отопления и обогреве оборудования в отопительный период. Данный конденсатоотводчик может устанавливаться как горизонтально, так и вертикально.

Конденсатоотводчик TKK-1A в Новосибирске.

Термостатический конденсатоотводчик повышенной пропускной способности HK-23

Термостатический конденсатоотводчик повышенной пропускной способности HK-23 в [wt_location get='region_name_prepositional']{get}[/wt_location]

Купить конденсатоотводчик HK-23 в Новосибирске

Скачать схему и документацию на термостатический конденсатоотводчик HK-23

Термостатический конденсатоотводчик повышенной пропускной способности HK-23

Задача термостатического конденсатоотводчика HK-23 эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.

Области применения конденсатоотводчика HK-23:
— Сахарная промышленность
— Нагревательные батареи
— Печи
— Сушильные ролики

Термостатический конденсатоотводчик повышенной пропускной способности HK-23

Термостатический конденсатоотводчик повышенной пропускной способности HK-23 изготовлен специально для сахарной промышленности. Термостатические капсулы с высокой коррозионной стойкостью также очень устойчивы к гидравлическому удару. Регулирующий клапан позволяет быстро сливать даже большое количество конденсата двигаясь вверх и вниз. Есть 3 термостатические капсулы для DN50. Есть 4 капсулы для диаметров DN65-DN100.

Когда количество конденсата превышает пропускную способность капсул, установленный в конденсатоотводчике конический клапан автоматически открывается, и выпускает конденсат. С помощью регулировочного винта регулируется объем нагнетания, путем регулировки расстояния конического клапана от седла.

Термостатический конденсатоотводчик повышенной пропускной способности Ayvaz HK-23 необходимо устанавливать на трубопроводе в горизонтальном положении для эффективной и долгосрочной эксплуатации. Для обеспечения безопасности технического обслуживания и дренажа необходимо установить соответствующие запорные клапаны.

Характеристика конденсатоотводчика HK-23

Корпус и крышка: GGG 40.3 Литой чугун.
Внутренние части: нержавеющая сталь.
Соединение: Фланцевое.
Номинальный диаметр: DN50 (2” ) – DN100 (4” ).
Давление: Макс. 21 бар.
Рабочая температура: Макс. 250 ºC.
Соединение: Фланцевое DIN 2533.
Диаметр (мм) 50-65-80-100.
Вес (кг) 17-28-31-56.

Монтаж:
КонденсатоотводчикиHK-23 должны быть установлены параллельно/горизонтально к трубопроводу для
эффективной работы в течение длительного времени.

Конденсатоотводчик HK-23 в Новосибирске.
